Инжекционно-выдувной автомат (ИВА)
Инжекционно-выдувной автомат производит инжекцию преформы и последующей выдув в течение одного цикла. Этот способ называется методом единого цикла.
Ключевым механизмом ИВА является трехугольный ротор, на котором установлены стержни-головки инжекции-выдува. А на трех неподвижных станциях установлены молдинг для инжекции преформы и инжекционное оборудование, пресс-форма для выдува изделия, устройство для выгрузки готовых изделий.
Ротор постоянно вращается, при этом каждая из его сторон последовательно оказывается в одной из позиций:
Первая позиция - Инжекционная станция: Пластифицированное сырье через инжекторы входит в пространство, образованное стерженем и молдингом и происходит формирование преформы с уже окончательно сформированным горлышком. Когда открывается форма, ротор перемещает преформы на стерженях на вторую позицию.
Вторая позиция - Станция выдува: на этой позиции стержени с преформой закрываются пресс-формой. Сжатый воздух выходит из стержня и выдувает преформы, образуя готовое изделие. Когда пресс-форма открывается, стержни с готовыми изделиями перемещаются на третью позицию.
Третья позиция - Станция выгрузки: на этой позиции бутылки выгружаются со стержней на конвейер и перемещаются на упаковку или розлив.
Таким образом, одновременно производится инжекция, выдув и выгрузка изделий, что обеспечивает высокую производительность инжекционно-выдувного автомата.
Инжекционно-выдувной автомат (ИВА), модель AC-30
Технические характеристики на инжекционно-выдувной автомат (ИВА)
Модель
АС-30
Диаметр шнека (мм)
40
Макс объем инжекции (см³)
158
Мощность нагрева цилиндра (кВт)
6,5
Количесвто зон нагрева (шт)
3
Прижимное усилие панелей молдинга (кН)
300
Раскрытия молдинга (мм)
120
Прижимное усилие панелей пресс-формы
30
Раскрытия пресс-формы (мм)
120
Время холостого цикла (сек)
6
Максимальная толщина молдинга (мм)
300 x 200
Минимальная толщина молдинга (мм)
180
Мощность электродвигателя (кВт)
15
Мощность нагрева молдинга (кВт)
зависит от молдинга
Давление гидравлической системы (МПа)
14
Макс. рабочее давление сжатого воздуха (МПа)
1,2
Расход сжатого воздуха (м³/мин)
≥0,8
Расход охлаждающей воды (м³/ч)
3
Емкость получаемых изделий (л)
0,003 - 0,6
Высота получаемых изделий (мм)
≤190
Диаметр получаемых изделий (мм)
≤100
Мощность привода транспортера (кВт)
0,37
Общая мощность (кВт)
25
Габаритные размеры (мм)
3100 x 1100 x 2200
Вес (т)
2,5
Конфигурация молдингов/пресс-форм инжекционно-выдувного автомата (ИВА) АС-30 в зависимости от емкости производимых изделий
Емкость изделия (мл)
8
15
20
40
60
80
100
Количество гнезд в молдинге/пресс-форме
6
5
5
4
4
3
3

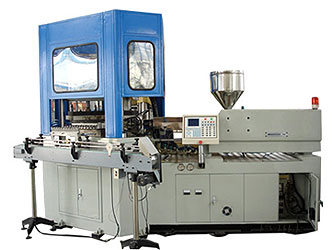

Инжекционно-выдувной автомат (ИВА), модель AC-45
Технические характеристики на инжекционно-выдувной автомат (ИВА)
Модель
АС-45
Диаметр шнека (мм)
50
Макс объем инжекции (см³)
250
Мощность нагрева цилиндра (кВт)
10
Количесвто зон нагрева (шт)
3
Прижимное усилие панелей молдинга (кН)
450
Усилие раскрытия панелей молдинга (кН)
70
Раскрытия молдинга (мм)
120
Прижимное усилие панелей пресс-формы (кН)
78
Усилие раскрытия панелей пресс-формы (кН)
52
Раскрытия пресс-формы (мм)
120
Время холостого цикла (сек)
8
Ход эжектора (мм)
200
Высота эжекторной рамы (мм)
1200
Высота подъема ротационного стола
60
Максимальная толщина молдинга (мм)
480 x 390
Минимальная толщина молдинга (мм)
240
Мощность электродвигателя (кВт)
22
Мощность нагрева молдинга (кВт)
1,6
Давление гидравлической системы (МПа)
14
Макс. рабочее давление сжатого воздуха (МПа)
1,2
Расход сжатого воздуха (м³/мин)
≥0,8
Расход охлаждающей воды (м³/ч)
3
Габаритные размеры (мм)
4000 x 1670 x 2350
Вес (т)
6
Емкость получаемых изделий (л)
0,005 - 0,8
Высота получаемых изделий (мм)
≤200
Диаметр получаемых изделий (мм)
≤100
Конфигурация молдингов/пресс-форм инжекционно-выдувного автомата (ИВА) АС-45 в зависимости от емкости производимых изделий
